/Cenários de aplicação
Armazenamento de energia residencial
Edifícios comerciais
Instalações públicas
Aplicações industriais
Carregamento de veículos elétricos
/Configurações múltiplas
MPPT
Permite a integração e armazenamento direto de energia solar.
STS
Assegura uma comutação contínua entre os modos de rede e fora da rede para uma energia ininterrupta.
ATS
Conecta a rede e geradores de reserva para entrada de energia flexível.
Arma de carregamento
Suporta carregamento de veículos elétricos (EV).
/ Descrição do produto
* Padrão: PCS, DCDC∙ Opcional: MPPT, STS, ATS, pilha de carregamento (22kw)
|
Modelo
|

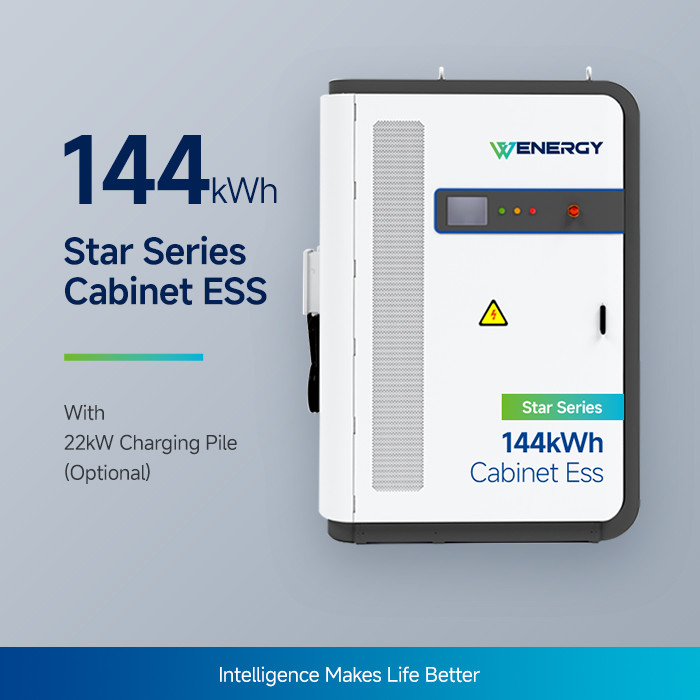

Star192 144,69 kWh (Capacidades integradas de recarga fotovoltaica, ESS, diesel e veículos elétricos)
|
|
Energia nominal
|
1440,69 kWh
|
|
Faixa de tensão CC
|
360 ~ 525,6 V
|
|
Potência nominal
|
125 kW
|
|
Tensão nominal AC
|
400 V
|
|
Frequência de saída nominal
|
50 Hz
|
|
Grau de proteção da PI
|
Proteção IP54
|
|
Grau à prova de corrosão
|
C4H
|
|
Tipo de refrigeração
|
Refrigeração por líquido
|
|
Ruído
|
< 75dB ((1m de distância do sistema)
|
|
Dimensão ((W*D*H)
|
(1800±10) *(1435±10) *(2392±10) mm
|
|
Interface de comunicação
|
Ethernet
|
|
Protocolo de comunicação
|
Modbus TCP/IP
|
|
Certificação do sistema
|
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.3, IEC/EN 62477, IEC/EN 62619, IEC/EN 63056
|
|
* Padrão: PCS, DCDC∙ Opcional: MPPT, STS, ATS, pilha de carregamento
|
/Configuração do sistema
O sistema consiste num sistema de baterias (2 a 4 pacotes), num sistema de conversão de energia (PCS), num conversor fotovoltaico (MPPT), num conversor de tensão (DCDC), num interruptor paralelo de rede e fora de rede (STS),um interruptor de transferência de potência múltipla (ATS), uma pilha de carregamento AC, uma unidade de arrefecimento líquido, um sistema de supressão de incêndio, um EMS (Sistema de Gestão de Energia) e uma unidade de distribuição de energia (PDU), entre outros componentes.O sistema possui capacidades de comunicação externa e foi concebido para uma operação segura e estável durante períodos prolongados..
/ Layout do sistema
|
- Não, não.
|
Número
|
Nome
|
|
1
|
A
|
Disjuntor de carga 01 (facultativo)
|
|
2
|
B
|
Disjuntor de carga 02
|
|
3
|
C
|
- Desligador principal 01
|
|
4
|
D
|
Interruptor principal 02 (facultativo)
|
|
5
|
E
|
STS (facultativo)
|
|
6
|
F
|
Conversor fotovoltaico MPPT (facultativo)
|
|
7
|
G
|
Conversor de tensão DCDC
|
|
8
|
H
|
PCS
|
|
9
|
Eu...
|
Unidade de refrigeração por líquido
|
|
10
|
J
|
Sistema Monetário Europeu
|
|
11
|
K
|
PDU
|
|
12
|
L
|
Sistema de bateria (2 a 4 embalagens opcionais)
|
|
13
|
M
|
Interruptor ATS de transferência de potência múltipla (facultativo)
|
|
14
|
N
|
Sistema de supressão de incêndio
|
|
15
|
P
|
Ecrã de exibição
|
|
16
|
Q
|
Luz de indicador
|
|
17
|
R
|
Botão de parada de emergência
|
|
18
|
S
|
Estação de carregamento AC (opcional)
|
