/ Cenários de aplicação
Nova geração de energia, geração distribuída,
Micro-grid ESS, EV Charge, ESS da cidade, ESS industrial e comercial, etc.
/ Destaques do produto
Alta integração
● Projeto integrado para instalação plug and play.
Seguro e confiável
● Nível de proteção IP54.
● Sofre testes de segurança elétrica, de sistema, eletroquímica e mecânica.
● Nível anticorrosivo C4H para durabilidade da caixa exterior, com uma vida útil superior a 15 anos.
Eficiente e flexível
● Projeto modular para suporte de utilização paralela.
●Configuração de carga flexível para vários cenários.
Inteligente e amigável
● O Machine App monitora o funcionamento do produto e os dados de receita em tempo real.
iBMS
● O novo sistema iBMS garante uma gestão da segurança do ciclo de vida da bateria refinada e personalizada.
Algoritmo de correção SOC
● Melhoria da precisão do SOC em 3% em cenários de descarga incompleta.
● O algoritmo de correção SOP prolonga a vida útil da bateria em 15%.
Aviso de Segurança na Nuvem
● Função de aviso de segurança em dimensões completas para garantir a segurança das baterias 24 horas por dia.
Gestão da temperatura
● Análise de simulação térmica de cenário completo para a adequação em ambientes complexos.
|

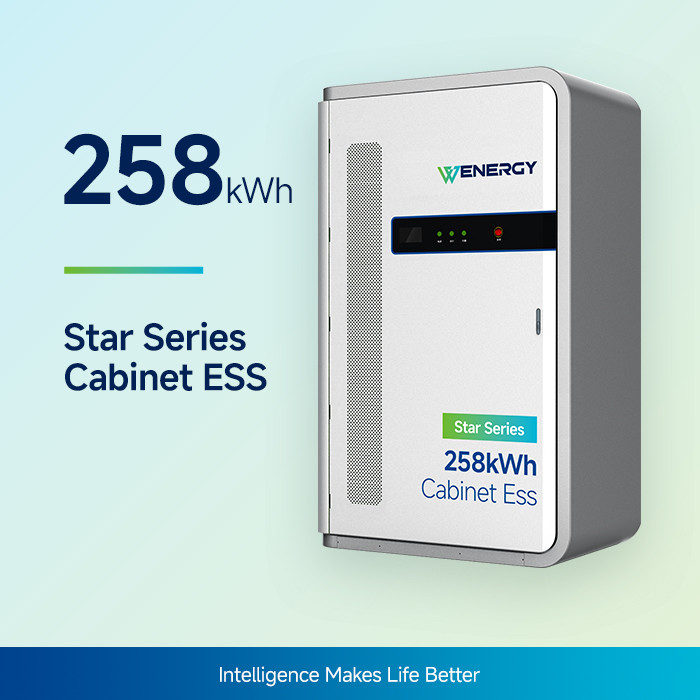

MOdel
|
Estrela 258
|
|
Parâmetros do sistema
|
|
Tipo de bateria
|
LFP 280Ah
|
|
Capacidade nominal
|
258 kWh
|
|
Potência nominal
|
125 kW
|
|
Tipo de refrigeração
|
Refrigeração por líquido
|
|
Nível de protecção da PI
|
Proteção IP54
|
|
Grau à prova de corrosão
|
C4H
|
|
Sistema de protecção contra incêndio
|
Perfluoro / HFC-227ea (facultativo)
|
|
Ruído
|
< 75 dB (1 m de distância do sistema)
|
|
Dimensão
|
(1588±10) *(1380±10) *(2450±10) mm
|
|
Peso
|
2950 ± 150 kg
|
|
Intervalo de temperatura de trabalho
|
-30°C a 55°C (deratamento quando> 45°C)
|
|
Intervalo de umidade relativa
|
0~ 95% (não condensado)
|
|
Interface de comunicação
|
RS485 / CAN
|
|
Protocolo de comunicação
|
Modbus TCP
|
|
Ciclo de vida
|
≥ 8000
|
|
Certificação do sistema
|
GB/T 36276, GB/T 34131, GB/T 34120, IEC 62619, UL1973, UL9540A, ONU 38.3, IEC/EN 61000
|
|
Max. Eficiência do sistema
|
> 89%
|
|
Garantia da qualidade
|
≥ 5 anos
|
|
Sistema Monetário Europeu
|
Possuir
|
|
Cenários de aplicação
|
Nova geração de energia, geração distribuída, micro-grid ESS, carregamento de veículos elétricos, ESS da cidade, ESS industrial e comercial, etc.
|
|
Parâmetros da bateria de CC
|
|
Voltagem nominal
|
921.6V
|
|
Faixa de tensão
|
720 ~ 1000V
|
|
Relação de carga e descarga
|
0.5P
|
|
Max. Energia de entrada de CC
|
125 kW
|
|
Parâmetros do lado AC
|
|
Tensão nominal AC
|
400 V
|
|
Frequência de saída nominal
|
50/60 Hz
|
|
Potência nominal
|
125 kW
|
|
Corrente nominal
|
182A
|
|
Max. Potência AC
|
150 kW (60S 25°C)
|
|
Conversor AC/DC
Certificação ligada à rede
|
A partir de 1 de janeiro de 2017, a Comissão deverá apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à concessão de uma autorização para o fabrico de produtos de limpeza.3, Marcação CE,RF/EMC,VDE-AR-E 2510-50,UKCA (IEC 62477-1),UKCA (CE-EMC Transfer),UL 1973,UL 9540,UL 9540A,NFPA 855,NFPA 68/69,FCC,ICASA RF,GMA-SABS
|
/ Componentes do sistema
O sistema do gabinete de distribuição inclui um interruptor de transferência estático (STS), um interruptor de transferência automática (ATS), disjuntores, medidores elétricos e protetores contra sobretensões, etc.,O sistema deve estar ligado ao sistema de gabinetes de armazenamento de energia comercial e industrial Wenergy Star CL258., e o sistema é capaz de uma operação contínua, segura e estável a longo prazo.
/ Layout do sistema
|
- Não, não.
|
Nome
|
|
A
|
Interruptor de transferência estática (STS)
|
|
B
|
Interruptor automático de transferência (ATS)
|
|
C
|
Circuito principal normalmente aberto: Interruptor 01
|
|
D
|
Circuito principal em estado de espera: disjuntor 02
|
|
E
|
Contador de electricidade
|
|
F
|
Interruptor de sobrecorrência
|
|
G
|
Controlador de sobretensão
|
|
H
|
Carga de saída: Interruptor 03
|
|
Eu...
|
Saída fotovoltaica: Interruptor 04
|
|
J
|
Circuito principal normalmente aberto: N
|
|
K
|
Dispositivo de espera do circuito principal: N
|
|
L
|
Saída PV: N
|
|
M
|
Carga de saída: N
|
|
N
|
Conexão BESS: A
|
|
O
|
Conexão BESS: B
|
|
P
|
Conexão BESS: C
|
|
Q
|
Conexão BESS: N
|
|
R
|
L1 (luz indicadora)
|
|
S
|
L2 ((Luz indicadora)
|
|
T
|
L3 ((Luz indicadora)
|
|
U
|
Circuito principal normalmente aberto (luz indicadora)
|
|
V
|
Circuito principal normalmente aberto interruptor fechado (luz indicadora)
|
|
W
|
Dispositivo de espera do circuito principal (luz indicadora)
|
|
X
|
Interruptor de espera do circuito principal fechado (luz indicadora)
|
/ EnergiaSoluções C&I ESS
●Armazenamento fotovoltaico
●- Não.Regulação da carga máxima e da frequência
●- Não.Fornecimento de energia de reserva
●- Não.Arbitragem Peak-Valley
/ Estudo de caso do projecto do Gabinete do ESS
Projecto de armazenamento de energia C&I
PV + Armazenamento de Energia
Local: Alemanha
Configuração do sistema:
20kWp PV+258kWh Gabinete ESS
A luz do dia alimenta a carga excedente cobranças de armazenamento.
A baixa luz solar utiliza tanto a energia solar como o armazenamento.
A rede de armazenamento complementa < 80% SOC durante a noite.
Projecto de armazenamento de energia C&I (indústria de materiais para baterias)
Local: China
Escala: 1,44MW/3,096MWh
Configuração do sistema:
12*258kWh ESS Cabinet Conectado a um transformador 10/0.4kV-2500kVA
Total de descargas: 998,998 MWh
Eficiência do sistema: 88%
/ Parceria
Soluções energéticas personalizadas para as empresas
Na nossa unidade de fabrico, especializamo-nos na investigação e produção de sistemas de armazenamento de energia em baterias, oferecendoOEMeODMserviços paralelamente à nossa linha de produtos padrão.
Por que fazer parceria conosco
- Origem Fabricantes:Somos a sua fonte directa de produtos de primeira linha.
- Soluções personalizadas:Personalizado para atender às suas especificações únicas.
- Foco no negócio:Abordar os problemas dos clientes, incluindo a qualidade instável da rede, a viabilidade económica, a segurança e a estabilidade.
Estás à procura do parceiro certo paraTransforme sua estratégia de armazenamento de energia?
Contacte-nos hoje para saber como as nossas soluções podem satisfazer as suas necessidades.
Por favor, solicite um orçamento ou agende uma consulta com os nossos peritos!
